螺旋输送机

一、结构组成

1.螺旋叶片：是基本构件，由转轴和焊在轴上的螺旋片构成。叶片有左旋和右旋之分，头数有单头、双头或三头。根据物料性质不同，可分为实体螺旋、带式螺旋、叶片式螺旋等形式。实体螺旋适用于输送干燥的粒状或粉状物料；带式螺旋适用于输送块状或黏性物料；叶片式螺旋适用于输送黏性较大的物料，还能对物料进行搅拌等作业。

2.机槽：由头节、尾节和中间节用螺栓连接组成，一般由薄钢板制成，其厚度取决于螺旋直径及物料磨琢性大小。机槽截面形状可为 “U” 形或圆环形，下部呈半圆形，每节料槽长度为 1-3m，并配有料槽盖，进料口开在料槽盖上，卸料口开在料槽底部。

3.轴承：包括悬挂轴承、端部轴承。悬挂轴承装在两节螺旋的连接处，用于支持连接两段螺旋的连接轴，保证各节螺旋的同轴度，并承受螺旋的质量，其轴瓦一般采用青铜及巴氏合金等耐磨材料制成。端部轴承装在机槽头端和尾端的端板上，头节装置采用止推式单列圆锥滚子轴承支承，承受物料运行阻力产生的轴向力和径向力；尾节装置一般采用双列向心球面轴承。

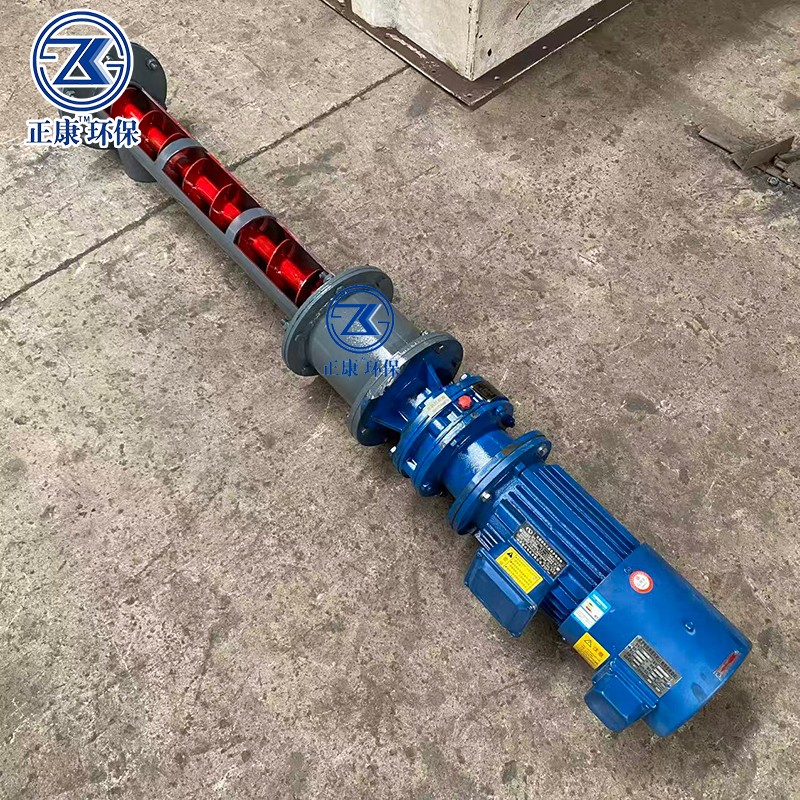

4.驱动装置：一般由电机、减速机等组成，安装在输送机的一端，为螺旋轴的旋转提供动力。

二、工作原理

      物料从进料口进入螺旋输送机固定槽后，驱动装置带动螺旋轴回转，螺旋叶片随之旋转。物料由于其质量和颗粒间的内摩擦力作用及与槽壁之间的外摩擦力作用，不能随螺旋一起旋转，但受螺旋的轴向推动力作用，只能沿料槽向前移动，到达卸料口时物料被卸出，其过程类似螺母相对于螺杆的运动。

三、类型特点

1.有轴螺旋输送机：适用于无粘性的干粉物料和小颗粒物料，如水泥、粉煤灰等。它悬挂式中间吊轴承架，加大物料运送空间，减少物流阻力，可水平或大倾角连续输送，进、出料口联接方式多样，密封可靠。

2.无轴螺旋输送机：适合输送有粘性的和易缠绕的物料，如污泥、垃圾等。它没有中间轴，避免了物料缠绕轴的问题，输送过程中对物料的剪切作用小，能保持物料的完整性。

四、应用领域

       螺旋输送机广泛应用于建材、化工、电力、冶金、煤炭、粮食等行业，适用于水平或倾斜输送粉状、粒状和小块状物料，如在水泥生产中输送原材料和半成品，在食品加工中输送粮食、糖果等，在环保行业中输送废渣、污泥等。
