环链刮板输送机

环链刮板输送机是一种利用刮板链条循环运动来输送物料的连续输送设备，广泛应用于矿山、冶金、建材等行业。以下是其详细介绍：

工作原理

电动机通过减速机驱动机头轴上的链轮转动，使刮板链条循环运行。链条上的刮板固定在链条上，形成刮板链，作为牵引构件。敞开的溜槽作为物料承受件，刮板链带动物料沿着溜槽移动，直至在机头部卸载。

主要组成部分

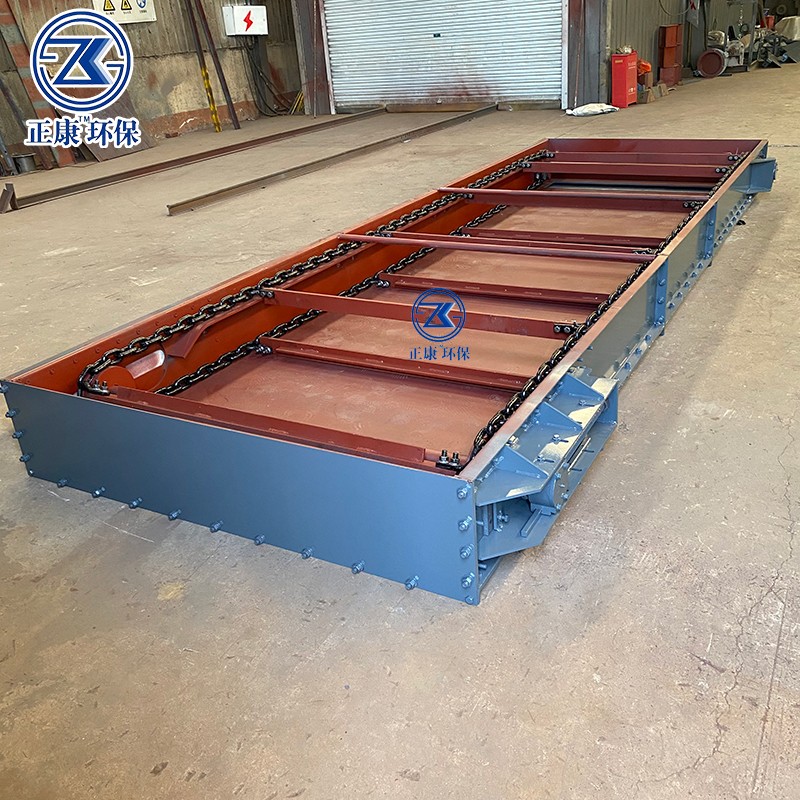

刮板链条：由圆环链、刮板和连接环组成，是传递牵引力、直接刮运物料的组件。圆环链用圆钢冲压而成，刮板通过连接环固定在链条上。

头轮组和尾轮组：头轮组由传动轴、头轮和支承装置组成，是驱动刮板链条的关键部件；尾轮组是圆环链的改向机构，其结构与头轮组相似，尾轮与机架为滑动安装，可通过调整螺栓拉紧链条。

传动装置：由电动机、减速器和联轴器组成，为刮板输送机提供动力，可布置在输送机的任意一侧。

槽箱：是物料的承载部件，通常由多节可拆卸的敞开式溜槽组成，可根据输送需求进行组合。

拉紧装置：通过丝杠拉动尾部链轮轴承座，使尾部链轮后移，从而张紧刮板链，保证其正常运行。

特点

结构简单：主要由输送机槽、刮板链条和驱动装置等组成，部件相对较少，安装和维护方便。

适用范围广：能水平、倾斜或垂直输送各种粉料、粒状物料，还适用于高温、有毒、易爆等复杂环境。

输送效率高：输送速度快，能够进行大流量输送和长距离输送。

类型与应用

按链条数量分类：可分为单环链刮板输送机和双环链刮板输送机。双环链刮板输送机的强度和承载能力更高，适用于输送量较大、物料粒度大或硬度高的场合，如大型煤矿、矿山等。

按应用领域分类：可分为矿用刮板输送机和工业用刮板输送机。矿用刮板输送机主要用于煤矿、金属矿山等，输送煤炭、矿石等；工业用刮板输送机则广泛应用于冶金、建材、化工等行业，输送粉状、粒状物料。

选型要点

链速选择：对于磨琢性强、温度高、颗粒大的物料，宜选用慢速，以减少链条和刮板的磨损。

机型选择：根据输送量选择合适机型，在同样输送量下，选择较大机型可降低链速，延长使用寿命，但输送量不宜低于额定输送量的 30%。

进出料口选择：对于流动性差或温度高的物料，一般不宜采用上进料口，以免进料不畅。
