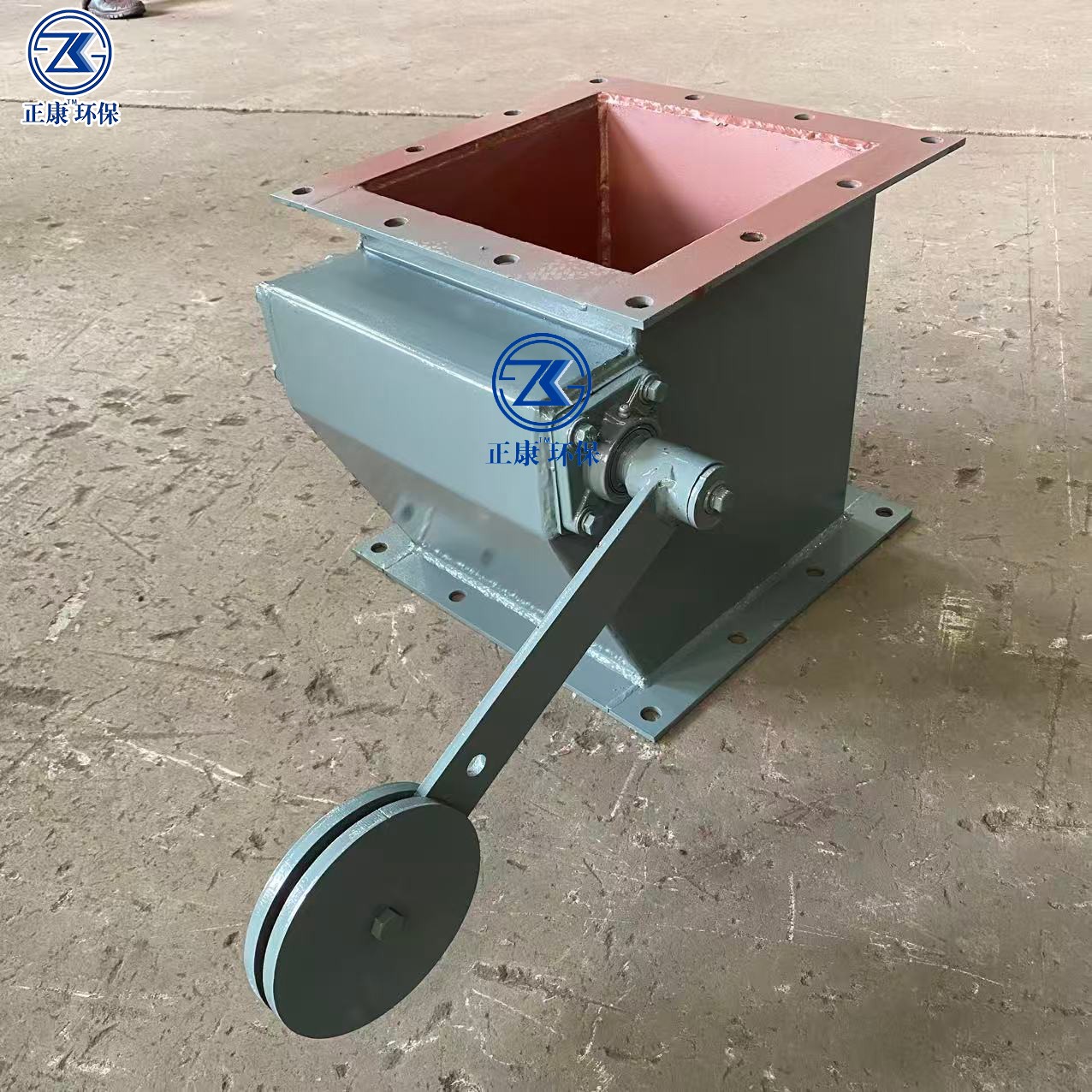

重锤翻板阀

一、结构组成

1.阀体：通常采用钢板焊而成，为物料提供流动通道，有方形和圆形等不同形状，可根据实际安装需求选择。

2.翻板：安装在阀体中间，多为圆形或矩形，通过阀轴与阀体连接，能绕轴旋转以控制物料流动。

3.阀轴：用于连接翻板和阀体，使翻板能够灵活转动，阀轴需具备足够的强度和耐磨性，以保证在长期使用中不会出现变形或损坏。

4.重锤：安装在翻板一侧，利用其重量控制翻板的开启和关闭，通过调整重锤的重量和位置，可以改变阀门的开启压力和关闭速度。

5.密封件：一般采用橡胶等材料制成，安装在翻板与阀体的接触部位，确保阀门在关闭状态下能够密封，防止物料泄漏。

二、工作原理

1.自动控制原理：重锤翻板阀利用物料自重和重锤的重力作用来实现自动开关。当物料堆积在翻板上方，产生的压力大于重锤的重力时，翻板绕阀轴旋转打开，物料得以通过；物料下落后，重锤的重力使翻板自动复位关闭，阻止空气进入。

2.双层重锤翻板阀的工作过程：双层重锤翻板阀分为上下两层，工作时先由机械传动开启上阀，物料靠自重落下，上阀在平衡配重作用下自行关闭；接着机械传动开启下阀，物料继续下落，下阀再靠平衡配重关闭，完成一次卸灰周期，这种设计能防止野风吹入，实现良好的锁风效果。

三、性能特点

1.自动操作：无需外部动力源，依靠物料自身重力和重锤的平衡作用实现自动开启和关闭，降低了能源消耗和设备成本，同时也减少了因电气故障或动力系统问题导致的设备停机风险。

2.结构简单：主要由阀体、翻板、阀轴、重锤和密封件等基本部件组成，没有复杂的传动机构和控制系统，因此维护保养方便，维修成本低，且在恶劣的工作环境下也能稳定运行。

3.密封性好：采用特殊设计的密封结构和优密封材料，如带有斜角的密封面、橡胶或金属密封垫等，能够防止物料泄漏和空气窜入，保证了系统的密封性和稳定性。

4.耐磨损：阀板和阀体通常采用耐磨材料制成，如不锈钢、耐磨铸铁等，在物料的冲刷和摩擦下不易损坏，使用寿命长，尤其适用于处理高硬度、高腐蚀性的物料。

5.适用范围广：可用于多种行业的粉体、颗粒状物料的输送和卸料系统，如冶金、化工、电力、建材、矿山、粮食等行业，能够适应不同的工作温度、压力和物料特性。

四、应用领域

1.除尘系统：在各类环保除尘设备中，如布袋除尘器、旋风除尘器等，作为灰斗的卸料装置，用于定期排出收集到的粉尘，同时防止外部空气进入除尘器内部，影响除尘效果。

2.物料输送系统：在粉状或颗粒状物料的输送管道中，用于控制物料的流量和流向，实现物料的定量输送和分配，如煤粉、水泥、石灰、粮食等物料的输送。

3.气力输送系统：在气力输送过程中，作为截止阀使用，防止物料在输送过程中倒流和泄漏，保证气力输送系统的正常运行。

4.仓储系统：安装在料仓或灰斗的底部，用于实现物料的卸料和放空，方便物料的储存和转运，提高仓储系统的工作效率。
