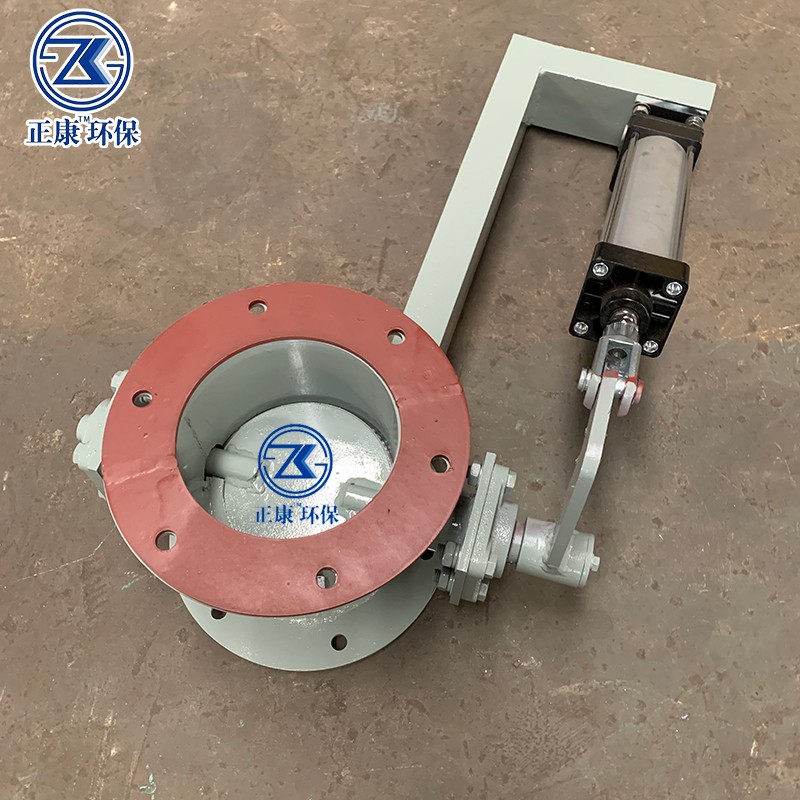

气动蝶阀

气动蝶阀是由气动执行器和蝶阀组成的阀门，它通过压缩空气驱动蝶板旋转来实现对管道内流体介质的控制。以下是关于它的详细介绍：

结构组成

阀体：通常为圆柱形，两端连接管道，内部形成流体通道，材料有铸铁、不锈钢等，需承受流体压力并保证结构稳定。

蝶板：是关键的控制部件，为圆盘形，直径与阀体内径相匹配，通过旋转改变通道开度，材质有碳钢、不锈钢等。

阀杆：一端连接蝶板，另一端连接气动执行器，用于传递扭矩，需具备高度和耐腐蚀性，表面常进行防腐处理。

密封装置：包括软密封和硬密封，软密封采用橡胶等弹性材料，适用于低压常温环境；硬密封采用金属或合金材料，耐高温高压，但加工精度要求高。轴封则有填料密封或机械密封，防止介质从阀杆泄漏。

气动执行器：有双作用和单作用两种。双作用执行器为双气室设计，可实现双向扭矩输出；单作用执行器为单气室加弹簧结构，具有故障安全特点，断气时弹簧复位关闭蝶板。

工作原理

双作用气动执行器通过压缩空气交替进入两个气室，推动活塞带动阀杆和蝶板旋转，实现阀门的开启和关闭。单作用气动执行器则在通气时压缩空气克服弹簧力打开蝶板，断气时弹簧复位关闭蝶板。
