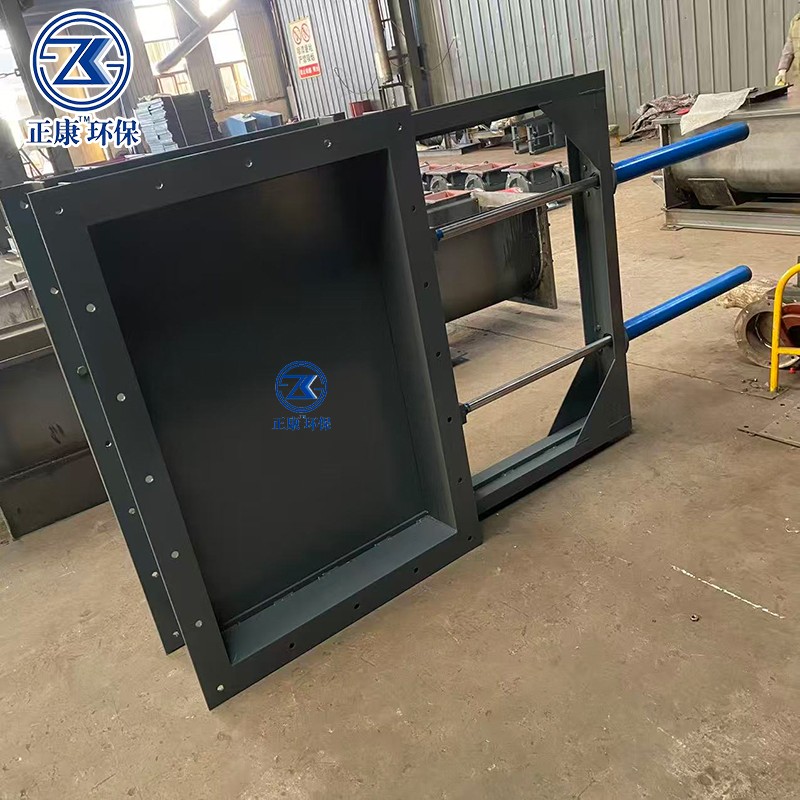

双缸电液动插板阀

双缸电液动插板阀它是结合电动控制与液压传动的工业阀门，凭借双缸驱动的稳定性和强推力，常用于控制各类粉体、浆体等介质的流通与截断，在重工况工业场景中应用广泛，以下是详细介绍：

一、核心结构

1.阀体与阀板：阀体多采用碳素钢焊制成，部分可定制不锈钢材质，结构坚固且耐磨损；阀板常为闸刀式设计，部分采用双闸板结构，底端加工成刀刃状，能切断纤维、软质物料，同时阀板与橡胶密封圈紧密贴合实现密封，密封圈通过金属压套固定，损坏后可便捷更换。

2.双缸驱动机构：核心为两个电液推杆分别对应控制相关阀板，电液推杆与插板阀通过支架连接，相比单缸驱动，推力更均衡，可避免阀板移动时偏移，防止卡料或漏料。

3.辅助部件：部分型号配有手动螺旋控制手轮，用于断电等紧急情况下手动操作；阀体内还可能设有滑轮装置替代传统沟槽，减少积灰问题，同时控制系统含位置传感器，用于监测阀板位置并反馈信号。

二、工作原理

其动作核心是 “电能→液压能→机械能” 的转化。当控制系统接收到启闭指令后，电机启动并驱动液压泵运转，液压泵将液压油加压后输送至两个液压缸；高压油推动液压缸内活塞运动，进而带动阀板沿阀体做直线往复运动 —— 阀板抬起时开启通道，介质可顺利通过；阀板紧贴阀座时则切断通路。当传感器检测到阀板到达预设位置，会反馈信号使电机停止工作，液压系统保压以维持阀板当前状态。

三、关键特点

1.运行稳定可靠：双缸驱动让阀板受力均匀，开关过程无卡阻，且密封性好，能避免漏料、漏气问题，适配粉体等易泄漏物料的输送控制。

2.适配场景广：可耐受≤150℃的温度环境，适用粉体、煤浆、灰渣浆等多种介质，能应对冶金、矿山等行业的恶劣工况，部分材质定制后还可适配腐蚀性介质。

3.维护与操作便捷：结构简单，零件通用性强，维修保养方便；支持远程电控和手动应急操作，既适配自动化生产线，又能应对突发断电情况。

4.主要应用：广泛用于冶金、矿山、电力、化工、建材等行业，比如矿山的矿粉输送管道、电厂的除灰落料系统、水泥厂的粉体物料转运环节等，是各类落料系统中控制物料流量或紧急切断物料的常用设备。
